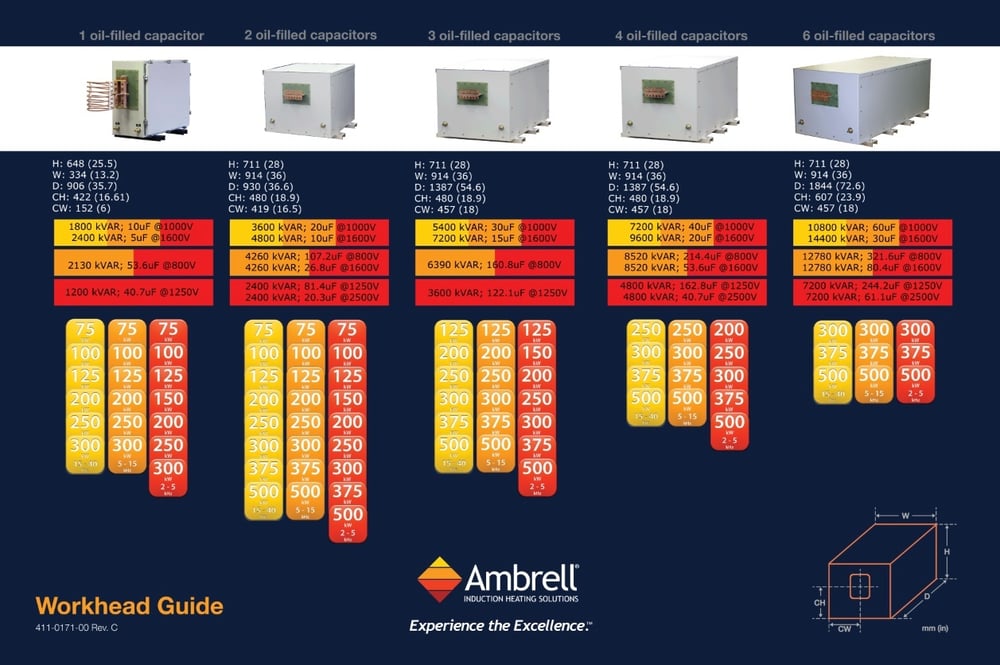

Têtes de chauffe EKOHEAT
Les systèmes de chauffage par induction EKOHEAT incluent l’alimentation électrique EKOHEAT et la tête de chauffe sur laquelle est fixée la bobine de chauffe. Le système EKOHEAT fonctionne en résonance parallèle. Les têtes de chauffe EKOHEAT sont donc configurées pour fonctionner en résonance parallèle. Elles comprennent des condensateurs sélectionnés spécifiquement pour fonctionner sur la plage d’exploitation de l’alimentation électrique et peuvent fournir la puissance nominale à la pièce à chauffer.
| Max Power (kW) | Dimensions: | Configuration: | Image |
| 10, 15, 30, 45 | H: 152 (6) | W: 152 (6) | D: 305 (12) | CH: 102 (4) | CW: 76 (3) | 1600 kVAR; (4) CPRI400 | D |
| 45, 65, 90, 135, 180, 225, 270 | H: 229 (9) | W: 203 (8) | D: 457 (18) | CH: 111 (4.39) | CW: 97 (3.81) | 3200 kVAR; (8) CPRI400 | E |
| Max Power (kW) | Dimensions: | Configuration: | Image |
| 20, 35, 50, 75, 100, 150 | H: 194 (7.64) | W: 314 (12.4) | D: 508 (20) | CH: 81 (3.2) | CW: 157 (6.19) | 2000 kVAR; (4) C500T | F |
| 75, 100, 150, 200, 300, 400 | H: 358 (14.1) | W: 354 (13.9) | D: 609 (24) | CH: 172 (6.8) | CW: 177 (6.9) | 4000kVAR; (8) C500T | G |
| 75, 100, 150, 200, 300,400 | H: 648 (25.5) | W: 334 (13.2) | D: 906 (35.7) | CH: 422 (16.61) | CW: 152 (6) | 1800kVAR; 10uF@1000V | 2400kVAR; 5uF@1600V | 2130kVAR; 53.6uF@800V | H |
| 75, 100, 150, 200, 300, 400 | H: 711 (28) | W: 914 (36) | D: 930 (36.6) | CH: 480 (18.9) | CW: 419 (16.5) | 3600 kVAR; 20uF@1000V | 4800 kVAR; 10uF@1600V | 4260kVAR | 107.2uF@800V | 4260 kVAR 26.8uF@1600V | I |
| 150, 200, 300, 400, 500 | H: 711 (28) | W: 914 (36) | D: 1387 (54.6) | CH: 480 (18.9) | CW: 457 (18) | 5400kVAR; 30uF@1000V | 7200kVAR; 15uF@1600V | 6390kVAR 160.8uF@800V | J |
| 300, 400, 500 | H: 358 (14.1) | W: 354 (13.9) | D: 609 (24) | CH: 172 (6.8) | CW: 177 (6.9) | 10800kVAR 60uF@1000V | 14400kVAR 30uF@1600V | 12780kVAR 321.6uF@800V | 12780kVAR 80.4uF@1600V | K |
| Max Power | Dimensions: | Configuration: | Image |
| 25, 35, 50, 75,100, 125, 200, 250,300, 375, 500 | H: 194 (7.64) | W: 314 (12.4) | D: 508 (20) | CH: 81 (3.2) | CW: 157 (6.19) | 2000 kVAR; (4) C500T | F |
| 75, 100, 125, 200, 250,300, 375, 500 | H: 358 (14.1) | W: 354 (13.9) | D: 609 (24) | CH: 172 (6.8) | CW: 177 (6.9) | 4000kVAR; (8) C500T | G |
| 75, 100, 125, 200, 250, 300, 375, 500 | H: 648 (25.5) | W: 334 (13.2) | D: 906 (35.7) | CH: 422 (16.61) | CW: 152 (6) | 1800kVAR; 10uF@1000V | 2400kVAR; 5uF@1600V | 2130kVAR; 53.6uF@800V | H |
| 75, 100, 125, 200, 250, 300, 375, 500 | H: 711 (28) | W: 914 (36) | D: 930 (36.6) | CH: 480 (18.9) | CW: 419 (16.5) | 3600 kVAR; 20uF@1000V | 4800 kVAR; 10uF@1600V | 4260kVAR | 107.2uF@800V | 4260 kVAR 26.8uF@1600V | I |
| 125, 200, 250, 300, 375, 500 | H: 711 (28) | W: 914 (36) | D: 1387 (54.6) | CH: 480 (18.9) | CW: 457 (18) | 5400kVAR; 30uF@1000V | 7200kVAR; 15uF@1600V | 6390kVAR 160.8uF@800V | J |
| 300, 375, 500 | H: 358 (14.1) | W: 354 (13.9) | D: 609 (24) | CH: 172 (6.8) | CW: 177 (6.9) | 10800kVAR 60uF@1000V | 14400kVAR 30uF@1600V | 12780kVAR 321.6uF@800V | 12780kVAR 80.4uF@1600V | K |
| Max Power | Dimensions: | Configuration: | Image |
| 75, 100, 125, 150, 200, 250, 300, 375, 500 | H: 648 (25.5) | W: 334 (13.2) | D: 906 (35.7) | CH: 422 (16.61) | CW: 152 (6) | 1800 kVAR; 10uF@1000V | 2400 kVAR; 5uF@1600V | 2130 kVAR; 53.6uF@800V | H |
| 75, 100, 125, 150, 200, 250, 300, 375, 500 | H: 711 (28) | W: 914 (36) | D: 930 (36.6) | CH: 480 (18.9) | CW: 419 (16.5) | 3600 kVAR; 20uF@1000V | 4800 kVAR; 10uF@1600V | 4260 kVAR; 107.2uF@800V | 4260 kVAR; 26.8uF@1600V | I |
| 150, 200, 250, 300, 375, 500 | H: 711 (28) | W: 914 (36) | D: 1387 (54.6) | CH: 480 (18.9) | CW: 457 (18) | 5400kVAR; 30uF@1000V | 7200kVAR; 15uF@1600V | 6390kVAR 160.8uF@800V | J |
| 300, 375, 500 | H: 711 (28) | W: 914 (36) | D: 1844 (72.6) | CH: 607 (23.9) | CW: 457 (18) | 10800kVAR 60uF@1000V | 14400kVAR 30uF@1600V | 12780kVAR 321.6uF@800V | 12780kVAR 80.4uF@1600V | K |
